Szczegóły Produktu:
|
High Light: | produkty do pomieszczeń czystych,akcesoria do pomieszczeń czystych |
---|

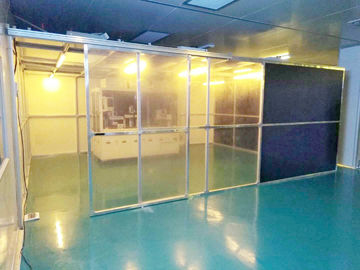

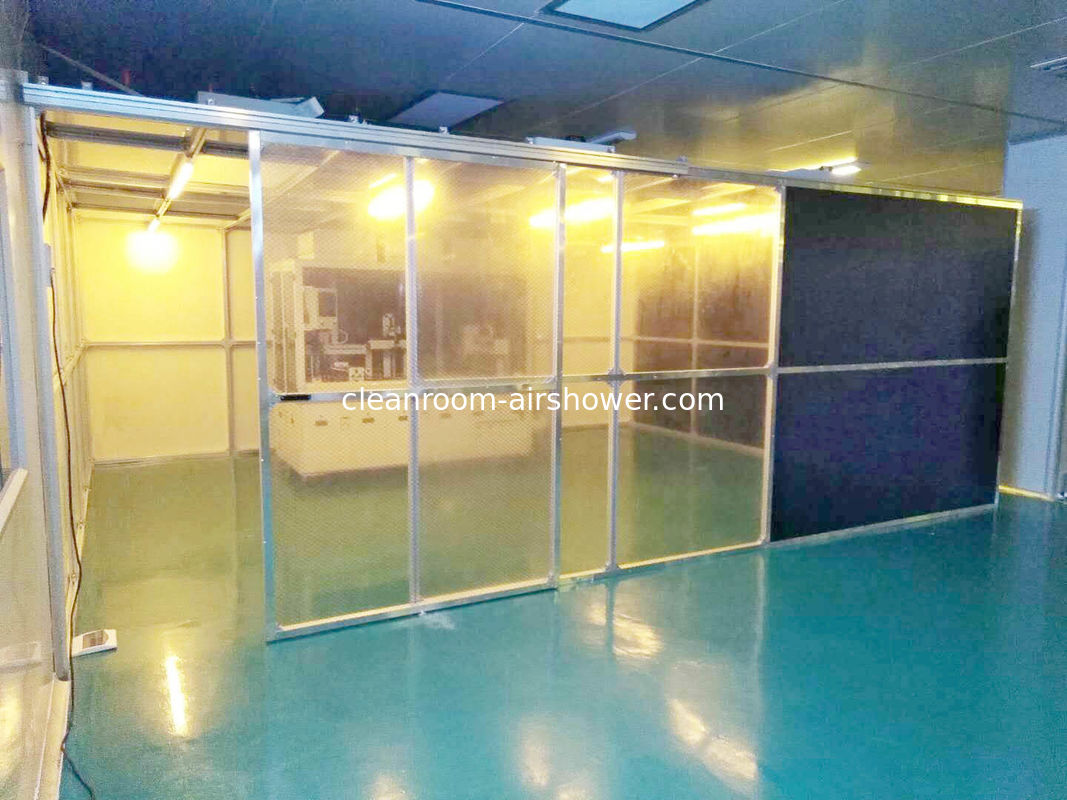

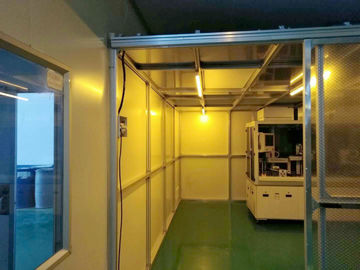

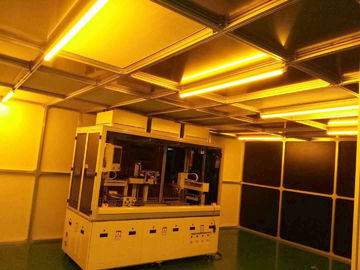

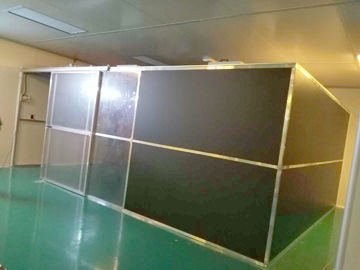

Urządzenia do pomieszczeń laboratoryjnych klasy 100 o twardej ścianie do laboratorium, długi czas użytkowania
Chociaż nie ma wyraźnego podziału, termin "czysty pokój" jest stosowany w przypadku budynku lub pokoju. Przestrzeń otoczona kurtyną PCV lub panelem z żywicy jest uważana za "czystą kabinę" w przypadku chęci zwiększenia współczynnika czystości w czystym pomieszczeniu lub klimatyzowanym pomieszczeniu. Rozmiar wynosi od 1,5 m do 5 m, a czyste powietrze jest wprowadzane do kabiny z zastawką FFU (Fan Filter Unit) w suficie.
Stały się popularne w ostatnich latach, nie na podstawie ich rozmiarów, ale uważając je za prostą, tanią, ruchomą konstrukcję o współczynniku czystości i nie naruszającym przepisów budowlanych lub ustawy o pożarach.
Rama: aluminium
Rozmiar i specyfikacja:
Produkt | Modułowy Clean Room |
Rozmiar | L6450 * W5000 * H2400mm |
Zewnętrzna rama | 40 * 80mm Wytłaczane aluminium |
FFU QTY | 16 ZESTAWÓW |
LEKKI | 36W * 8 |
Dmuchawy wentylatora | 120 W x6 USTAWIENIA |
Nosie | około 54dBA |
Widok C | Lekka, antystatyczna kurtyna PVC |
Widok z góry | Blacha ze stali nierdzewnej do uszczelniania |
Klasa | Klasa 100 + 1000 |
Drzwi | Manualne drzwi przesuwne |
Podanie:
Czyste pomieszczenie przeznaczone jest do badań farmaceutycznych, mikrobiologicznych i eksperymentów naukowych, które wymagają częściowego oczyszczania.
W odniesieniu do ustawy budowlanej lub ustawy o pożarze istnieje możliwość konfliktu ze standardami władz lokalnych lub firmy klienta. Ponadto rozmiar, który można postawić nad biurkiem, określa się jako "Prostą czystą ławkę"
W przypadku wyboru kabiny Clean konieczne są następujące uwagi.
1. Obliczanie współczynnika czystości dla wnętrza kabiny
2. Wybór materiału ściennego
3. Wybór systemu wentylacyjnego
4. Wybór klimatyzacji w kabinie
1. Obliczanie współczynnika czystości dla wnętrza kabiny
Zasadniczo określa się to na podstawie przepisów dotyczących pomieszczeń czystych. Rozważane parametry to szybkość cyrkulacji, rodzaj filtra, układ przepływu i system wentylacji.
Tabela referencyjna dla stopy obrotu
Klasa czystego pokoju | Ogólna wartość liczbowa | Standardy USA209E | Średnia prędkość prądu powietrza |
Klasa 100 000 | 20-30 obrotów / h | 20 | 0,005-0,041 m / s |
Klasa 10.000 | 30 ~ 70 obrotów / h | 70 | 0,051-0,76 m / s |
Klasa 1000 | 100-200 obrotów / h | 150 | 0,127-0,202 m / s |
Klasa 100 | 200-600 obrotów / h | 250-400 | 0,203-0,408 m / s |
Szybkość cyrkulacji na godzinę (obroty / h) = Średnia prędkość prądu powietrza (m / s) x powierzchnia rozładowania (m2) x 3600 s ÷ pojemność pomieszczenia (objętość) (m3)
Pozycja | Filtr o średniej lub wysokiej wydajności | Filtr HEPA | Filtr ULPA |
Wydajność filtrowania | Klasa 10-100000 | Klasa 100-10000 | Klasa 10 |
Przykłady | Normalne biuro | Po procesie IC | Proces PRE IC |
Wydajność | Wysoka zdolność pułapkowania w porównaniu z grubym filtrem cząstek stałych | Posiada zdolność wychwytywania do 99,97% dla cząstek wielkości 0,3um | Wychwyt pułapkę o pojemności do 99,999% dla cząstek o wielkości 0,1um |
Przepływ powietrza i jednostki FFU do zainstalowania wybiera się na podstawie objętości czystej kabiny i pożądanej klasy.
Wymagany przepływ powietrza (m3 / min) = docelowa pojemność pomieszczenia (m3) × szybkość cyrkulacji (obroty / h) ÷ 60
Przykład)
Przepływ powietrza FFU dla czystej kabiny o szerokości 3m, długości 2m, wysokości 2m i pożądanej klasy 10000 wynosi (3 × 2 × 2) × 75 ÷ 60 = 15 (m3 / min)
* Pojedyncza jednostka PAU - A17FFU naszej firmy jest kompatybilna.
2. Wybór materiału ściennego
Wybór powinien być dokonywany na podstawie wymagań związanych ze środowiskiem zewnętrznym i wewnętrznym.
Cechy:
1). Czyste stoisko może stanowić część wysokiej czystości środowiska, może być zainstalowane na górze miejsca
które trzeba oczyścić. Powietrze wychodzące z FFU zostanie przefiltrowane przez filtr wstępny i filtr HEPA, a następnie
czyste powietrze wchodzi pionowo do strefy roboczej, aby zapewnić wymaganie oczyszczania
2). Szum mniejszy niż 52 dBA, prędkość powietrza wynosi 0,35-0,6 m / s
3). Wymiar czystej kabiny, indywidualny projekt jest dostępny
4) .it może być używany przez jeden, a także może być podłączony do czystego obszaru w pasku
5). stopień oczyszczenia: klasa 100, klasa 1000 lub klasa 10000
Dane techniczne:
Pozycja | Ściany modułowe, czyste pomieszczenie | |
Czystość | Klasa 100 do klasy 100 000 | |
Wymiar (LXWXH) | Zaprojektowany zgodnie z wymaganiami klienta | |
FFU | Wymiar | 2x2, 2x4, 4x4 opcjonalnie |
Strukturalny materiał ramy | Stal nierdzewna, stop aluminium | |
Zasilacz | 110V / 60HZ / AC; 220V / 60HZ / AC | |
Filtr | Mini filtr HEPA / filtr ULPA opcjonalnie | |
Materiał ramy | Stop aluminium / stal nierdzewna 201 / SUS 304 | |
Materiał ściany | Szkło hartowane / akryl / przezroczysty panel PVC / płyta warstwowa | |
Sufit | Panel aluminiowo-plastikowy / szkło hartowane / akryl / przezroczysty panel PVC / płyta warstwowa |
Opcjonalne akcesoria:
Prysznic powietrza
Skrzynia pass
Klimatyzator
Ciśnieniomierz
Rysunek czystego pokoju:
