Szczegóły Produktu:
|
materiał: | Ramka aluminiowa | Materiał na korpus główny: | Arcylicowy arkusz |
---|---|---|---|
Stopień oczyszczenia: | Klasa 10000 | FFU: | 6 ZESTAWÓW |
Lampa: | 6 ZESTAWÓW | Drzwi: | Ręczne drzwi przesuwne |
Powrót powietrza: | Z góry | Górny sufit: | Ocynkowane aluminium |
High Light: | produkty do pomieszczeń czystych,akcesoria do pomieszczeń czystych |
Czysta kabina farmaceutyczna klasy 10000, pomieszczenie czyste FFU, konstrukcja aluminiowa, z drzwiami przesuwanymi
Chociaż wyraźny podział nie jest dostępny, w przypadku budynku lub pomieszczenia stosuje się termin „czysty pokój”. Przestrzeń zamknięta kurtyną PCV lub panelem z żywicy jest uważana za „czystą kabinę” w przypadku chęci zwiększenia współczynnika czystości w pomieszczeniu czystym lub klimatyzowanym. Rozmiar wynosi od 1,5 do 5 m, a do kabiny wprowadzane jest czyste powietrze z FFU (Fan Filter Unit) w suficie.
Stały się popularne w ostatnich latach, nie ze względu na ich wielkość, ale uznając je za prostą, tanią, ruchomą konstrukcję o współczynniku czystości i nie naruszającym przepisów budowlanych ani ustawy o straży pożarnej.
Rama: aluminium
Rozmiar i specyfikacja:
Produkt | Modułowy Clean Room |
Rozmiar | L8000xW7250xH2300 mm |
Rama zewnętrzna | Wytłaczane aluminium 40 * 80 mm |
ILOŚĆ FFU | 6 ZESTAWÓW |
ŚWIATŁO | 36 W * 6 |
Dmuchawy wentylatora | 120 W x 6 ZESTAWÓW |
Nosie | około 54 dBA |
Widok C. | Lekka, antystatyczna kurtyna z PCV |
Widok z góry | Blacha ze stali nierdzewnej do uszczelniania |
Klasa | dziesięć tysięcy |
Drzwi | Ręczne drzwi przesuwne |
Podanie:
Czysty pokój przeznaczony jest do badań farmaceutycznych, mikrobiologicznych i eksperymentów naukowych, które wymagają częściowego sprzętu do oczyszczania.
W odniesieniu do kodeksu budowlanego lub ustawy o straży pożarnej istnieje możliwość konfliktu ze standardami władz lokalnych lub firmy klienta. Również rozmiar, który można ustawić na biurku, określa się jako „Prostą czystą ławkę”
W przypadku wyboru kabiny Clean konieczne są następujące uwagi.
1. Obliczenie współczynnika czystości wnętrza kabiny
2. Wybór materiału na ścianę
3. Wybór systemu wentylacji
4. Wybór klimatyzacji w kabinie
1. Obliczenie współczynnika czystości wnętrza kabiny
Zasadniczo określa się go na podstawie przepisów dotyczących pomieszczeń czystych. Uwzględniane parametry to szybkość obiegu, rodzaj filtra, układ przepływu i układ wentylacji.
Tabela odniesienia dla tempa obrotu
Klasa czystego pokoju | Ogólna wartość liczbowa | Standardy USA209E | Średnia prędkość prądu powietrza |
Klasa 100 000 | 20-30 obrotów / godz | 20 | 0,005-0,041 m / s |
Klasa 10.000 | 30 ~ 70 obrotów / godz | 70 | 0,051-0,76 m / s |
Klasa 1000 | 100-200 obrotów / godz | 150 | 0,127-0,202 m / s |
Klasa 100 | 200-600 obrotów / godz | 250–400 | 0,203-0,408 m / s |
Szybkość cyrkulacji na godzinę (obroty / h) = Średnia prędkość prądu powietrza (m / s) x powierzchnia rozładowania (m2) x 3600 s ÷ pojemność pomieszczenia (objętość) (m3)
Pozycja | Filtr o średniej lub wysokiej wydajności | Filtr HEPA | Filtr ULPA |
Filtrowanie zdolności | Klasa 10-100000 | Klasa 100-10000 | Klasa 10 |
Przykłady | Normalne biuro | Po procesie IC | Proces PRE IC |
Występ | Wysoka zdolność wychwytywania w porównaniu do filtra cząstek gruboziarnistych | Posiadający pułapkę pojemności do 99,97% dla cząstek wielkości 0,3um | Posiadający pułapkę pojemności do 99,999% dla cząstek wielkości 0,1um |
Wydajność przepływu powietrza i jednostki FFU do zainstalowania dobierane są na podstawie objętości czystej kabiny i pożądanej klasy.
Wymagany przepływ powietrza (m3 / min) = docelowa wydajność pomieszczenia (m3) × szybkość obiegu (obroty / h) ÷ 60
Przykład)
Przepływ powietrza FFU dla czystej kabiny o szerokości 3 m, długości 2 m, wysokości 2 mi pożądanej klasie 10000 wynosi (3 × 2 × 2) × 75 ÷ 60 = 15 (m3 / min)
* Pojedyncza jednostka PAU - A17FFU naszej firmy jest kompatybilna.
2. Wybór materiału na ścianę
Wyboru należy dokonać na podstawie wymagań związanych z otaczającym i wewnętrznym środowiskiem kosmicznym.
Cechy:
1). Czysta kabina może oferować część o wysokim czystym środowisku, może być zainstalowana na górze tego miejsca
trzeba oczyścić. Powietrze wychodzące z FFU będzie filtrowane przez filtr wstępny i filtr HEPA, a następnie
czyste powietrze wchodzi pionowo do strefy roboczej, aby zapewnić wymaganie dotyczące oczyszczania
2). Hałas mniejszy niż 52 dBA, prędkość powietrza wynosi 0,35-0,6 m / s
3). dostępny jest wymiar czystej kabiny, dostosowany projekt
4). Może być używany pojedynczo, a także może być podłączony do czystego obszaru w pasku
5). stopień oczyszczenia: klasa 100, klasa 1000 lub klasa 10000
Dane techniczne:
Pozycja | Modułowy czysty pokój o twardej ścianie | |
Czystość | Klasa 100 do klasy 100 000 | |
Wymiar (LXWXH) | Zaprojektowany zgodnie z wymaganiami klienta | |
FFU | Wymiar | Opcjonalnie 2x2, 2x4, 4x4 |
Materiał ramy strukturalnej | Stal nierdzewna, stop aluminium | |
Zasilacz | 110 V / 60 HZ / AC; 220 V / 60 HZ / AC | |
Filtr | Opcjonalny mini zakładkowy filtr HEPA / filtr ULPA | |
Materiał ramy | Stop aluminium / stal nierdzewna 201 / SUS 304 | |
Materiał ściany | Szkło hartowane / akryl / przezroczysty antystatyczny PCV / panel warstwowy | |
Sufit | Panel aluminiowo-plastikowy / szkło hartowane / akryl / przezroczysty antystatyczny PCV / panel warstwowy |
Opcjonalne akcesorium:
Prysznic powietrzny
Podaj pudełko
Klimatyzator
Ciśnieniomierz
Rysunek czystego pokoju:

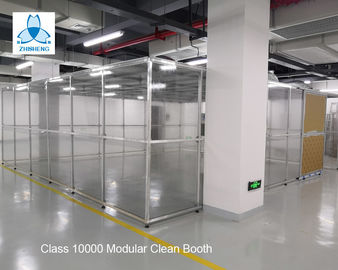

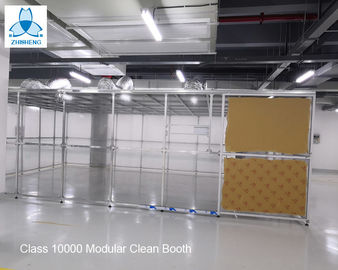

Zdjęcia kabiny klasy 10000 Clean
