| MOQ: | 1 zestaw |
| Standardowe opakowanie: | skrzynia ze sklejki |
| metoda płatności: | T / T, Western Union |
| Wydajność dostaw: | 10 zestawów miesięcznie |
Antystatyczna, twarda ściana, modułowy, czysty pokój, wysoki standard klasy 1000
Dla południowokoreańskiej fabryki INNOX
Zalety modułowych pomieszczeń czystych:
Trwały
Szybka instalacja klanu z minimalnymi zakłóceniami na miejscu
Zachowaj wartość
Łatwo modyfikowane w celu rozbudowy lub zmiany przeznaczenia.
Chociaż nie ma jasnego podziału, termin „pomieszczenie czyste” jest używany w przypadku budynku lub pomieszczenia.Przestrzeń zamknięta kurtyną PCV lub panelem żywicznym jest uważana za „czystą kabinę” w przypadku chęci zwiększenia współczynnika czystości w pomieszczeniu czystym lub klimatyzowanym.Rozmiar wynosi od 1,5 m do 5 m, a czyste powietrze jest wprowadzane do kabiny za pomocą FFU (Fan Filter Unit) w suficie.
Stały się popularne w ostatnich latach nie ze względu na wielkość, ale uznanie go za prostą, tanią, ruchomą konstrukcję o współczynniku czystości i nie naruszającą przepisów budowlanych ani ustawy o straży pożarnej.
Rozmiar i specyfikacja:
| Produkt | Modułowy Clean Room |
| Rozmiar | Według wielkości klienta |
| Rama zewnętrzna | Wytłaczane aluminium 40 * 80 mm |
| FFU QTY | 100 zestawów |
| LEKKI | 36 W * 40 |
| Dmuchawy wentylatora | 120 W x 6 ZESTAWÓW |
| Nosie | około 54 dBA |
| Widok C. | Lekka, antystatyczna kurtyna PCV |
| Górny sufit | Płyta FFU i mirrior SS304 |
| Klasa | 1000 |
| Drzwi | Ręczne drzwi przesuwne |
Podanie:
Pomieszczenie czyste przeznaczone jest do badań farmaceutycznych, mikrobiologicznych i eksperymentów naukowych, które wymagają wyposażenia do częściowego oczyszczania.
W odniesieniu do przepisów prawa budowlanego lub ustawy o straży pożarnej istnieje możliwość konfliktu z normami władz lokalnych lub firmy klienta.Również rozmiar, który można postawić na biurku, jest określany jako „Prosta czysta ławka”
W przypadku wyboru kabiny Clean należy wziąć pod uwagę następujące kwestie.
1. Obliczenie współczynnika czystości wnętrza kabiny
2. Dobór materiału ściennego
3. Dobór systemu wentylacji
4. Dobór klimatyzacji w kabinie
1. Obliczenie współczynnika czystości wnętrza kabiny
Generalnie określa się to na podstawie przepisów dotyczących pomieszczeń czystych.Uwzględniane parametry to szybkość cyrkulacji, typ filtra, system przepływu i system wentylacji.
Tabela referencyjna wskaźnika obrotu
| Klasa czystego pomieszczenia | Ogólna wartość liczbowa | Normy USA209E | Średnia prędkość prądu powietrza |
| Klasa 100 000 | 20-30 obrotów / godz | 20 | 0,005-0,041 m / s |
| Klasa 10.000 | 30 ~ 70 obrotów / h | 70 | 0,051-0,76 m / s |
| Klasa 1000 | 100-200 obrotów / godz | 150 | 0,127-0,202 m / s |
| Klasa 100 | 200-600 obrotów / h | 250-400 | 0,203-0,408 m / s |
Szybkość cyrkulacji na godzinę (obroty / h) = Średnia prędkość prądu powietrza (m / s) x powierzchnia wylotu (m2) x 3600 s ÷ pojemność pomieszczenia (objętość) (m3)
| Pozycja | Filtr o średniej lub wysokiej wydajności | Filtr HEPA | Filtr ULPA |
| Wydajność filtrowania | Klasa 10-100000 | Klasa 100-10000 | Klasa 10 |
| Przykłady | Normalne biuro | Po procesie IC | Proces PRE IC |
| Występ | Wysoka zdolność wychwytywania w porównaniu z filtrem zgrubnym | Posiada zdolność wychwytywania do 99,97% dla cząstek o wielkości 0,3 um | Wytwarzanie wychwytywania o wydajności do 99,999% dla cząstek o wielkości 0,1 um |
Przepływ powietrza i jednostki FFU do zainstalowania dobiera się na podstawie objętości czystej kabiny i żądanej klasy.
Wymagany przepływ powietrza (m3 / min) = docelowa pojemność pomieszczenia (m3) × szybkość cyrkulacji (obroty / h) ÷ 60
Przykład)
Przepływ powietrza FFU dla czystej kabiny o szerokości 3m, długości 2m, wysokości 2m i żądanej klasie 10000 wynosi (3 × 2 × 2) × 75 ÷ 60 = 15 (m3 / min)
* Pojedyncza jednostka PAU - A17FFU naszej firmy jest kompatybilna.
2. Dobór materiału ściennego
Wyboru należy dokonać na podstawie wymagań dotyczących środowiska otoczenia i przestrzeni wewnętrznej.
Cechy:
1) .Czysta kabina może oferować część bardzo czystego środowiska, może być zainstalowana na górze miejsca
które trzeba oczyścić. powietrze wychodzące z FFU będzie filtrowane przez filtr wstępny i filtr HEPA, a następnie
czyste powietrze wchodzi do strefy roboczej pionowo, aby zapewnić wymaganie oczyszczania
2). Hałas mniejszy niż 52 dBA, prędkość powietrza wynosi 0,35-0,6 m / s
3).Wymiar czystej kabiny, dostosowuje projekt jest dostępny
4). Może być używany pojedynczo, a także może być podłączony do czystego obszaru w pasku
5).stopień oczyszczania: klasa 100, klasa 1000 lub klasa 10000
Specyfikacje:
| Pozycja | Czysty pokój modułowy o twardych ścianach | |
| Czystość | Klasa 100 do klasy 100 000 | |
| Wymiar (LXWXH) | Zaprojektowany zgodnie z wymaganiami klienta | |
| FFU | Wymiar | 2x2, 2x4, 4x4 opcjonalnie |
| Strukturalny materiał ramy | Stal nierdzewna, stop aluminium | |
| Zasilacz | 110 V / 60 HZ / AC;220 V / 60 HZ / AC | |
| Filtr | Opcjonalny filtr HEPA mini plisowany / filtr ULPA | |
| Materiał ramy | Stop aluminium / stal nierdzewna 201 / SUS 304 | |
| Materiał ściany | Szkło hartowane / akryl / antystatyczne przezroczyste PCV / panel warstwowy | |
| Sufit | Panel aluminiowo-plastikowy / Szkło hartowane / Akryl / Antystatyczny przezroczysty PVC / Panel warstwowy | |
Akcesoria opcjonalne:
Prysznic powietrzny
Pole przepustki
Klimatyzator
Ciśnieniomierz

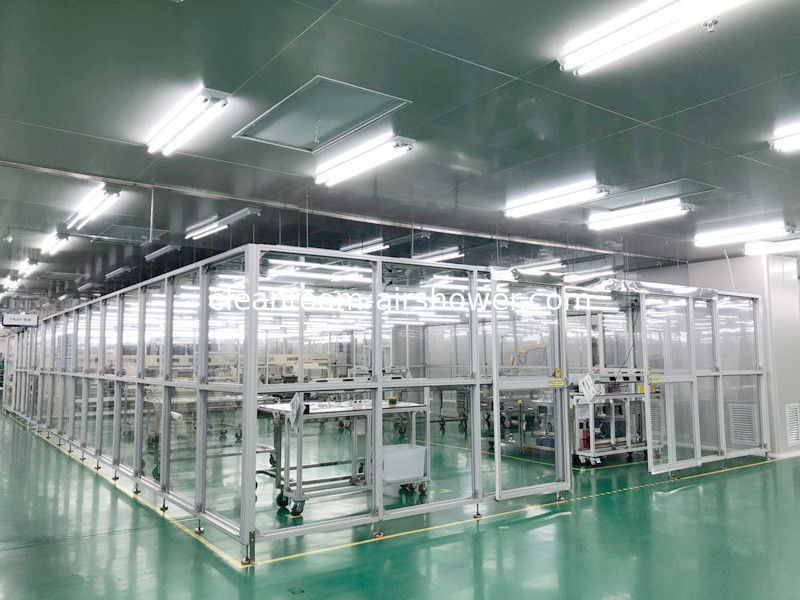

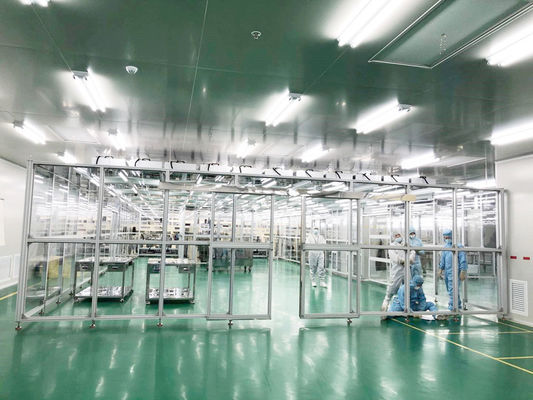

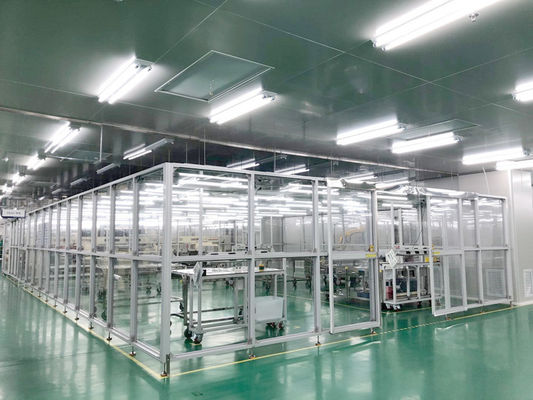

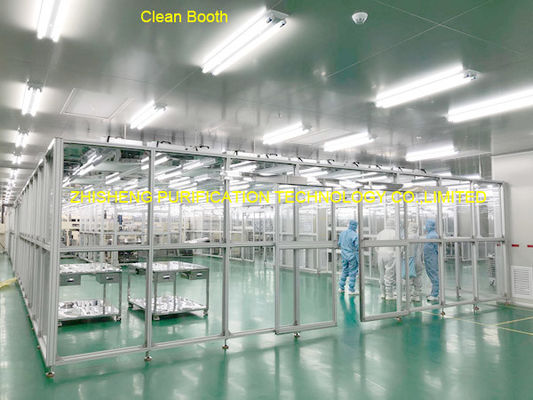

Zdjęcia modułowego pomieszczenia czystego klasy 1000:
|
|
